| 電動蝶閥|電動法蘭蝶閥|對夾式電動蝶閥 發布時間：19-06-16 |

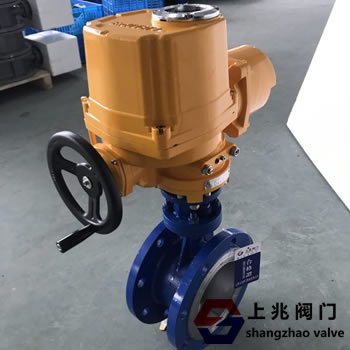

電動蝶閥|電動法蘭蝶閥|對夾式電動蝶閥 電動蝶閥是以電動執行器與蝶閥的完美的結合而稱謂，相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調，而達到精密協和。執行器，電動執行器90°120°180°270°旋轉角行程扭力控制分為開關無源觸點反饋型/智能調節型，特殊環境防爆、隔爆型。硬質鋁合金殼體 執行電源DC24v 、AC220v、AC380v等可選。內置過熱保護、中控反饋信號，指示器透視窗口，附帶斷電應急手動裝置 防護等級IP67 底部安裝尺寸符合ISO5211/DIN3337國際標準 適應環境溫8℃，環氧樹脂涂層。詳細數據由供應商另行提供。  電動蝶閥特點 （1）采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 （2）密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 （3）橡膠密封圈既可位于閥體上，也可位于蝶板上，可適用不同特點的介質，供用戶選擇。 （4）蝶板采用框架結構，強度高，過流面積大，流阻小。 （5）整體烤漆，能有效防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 （6）本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響?？稍谌魏畏较虬惭b。 （7）具有體積小，重量輕，性能可靠，配套簡單，流通能力大，特別適合于介質是較潔凈液體和氣體。 電動蝶閥工作原理： 工作電源通常有：AC220V，AC380V等。輸入信號：4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。 電動蝶閥結構特性 1.在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能 2.三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成, 3.蝶板與密封圈之間不存在相卡現象. 4.閥門的密封性能不受溫度變化的影響. 5.閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型. |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
