電動緊急切斷閥與氣動緊急切斷閥工作原理區別   發布時間:20-05-09

電動緊急切斷閥與氣動緊急切斷閥工作原理區別
電動緊急切斷閥與氣動緊急切斷閥都是自動化系統控制閥的一部分,二者的用途功能一樣,不同的是驅動形式,一種為電源控制電機驅動,一種為氣源壓力控制活塞轉動。
緊急切斷閥(Emergency shut off valve)采用角行程執行器組合的閥門有:球閥,蝶閥,旋塞閥,控制電源有:交流電380V,220V,直流電24V,采用直行程執行器組合的閥門有:閘閥,截止閥,單座調節閥,套筒調節閥,控制電源有:交流電220V,直流電24V。

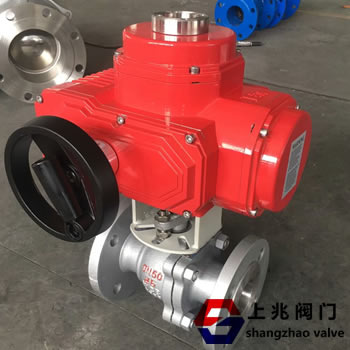

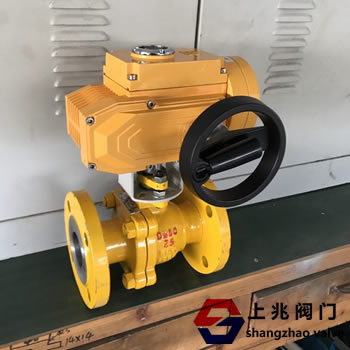

 一,電動緊急切斷閥(The electric emergency cut-off valve)工作原理:
電動切斷閥(Electric shut-off valve)根據現場的需要設定常開或常閉接線,如④為公共端/靈線,?為控制開/火線,?為控制關/火線,當④號和?號接通,切斷閥打開,轉換電源,當④號和?號接通,切斷閥關閉。例如在氨站儲罐,液氨電動緊急切斷閥與氨氣氣體泄漏報警器連接,緊急切斷閥處在開啟狀態,當氨氣氣體泄漏報警器探頭探測到空氣含氨成分超標報警,主機給電動緊急切斷閥電源信號驅動閥門電機轉動關閉。

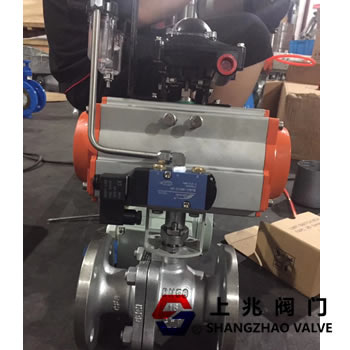

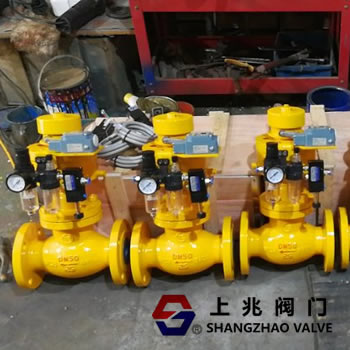

 二,氣動緊急切斷閥(Pneumatic emergency cut-off valve)工作原理:
氣動切斷閥(Pneumatic cut-off valve)執行器分單作用和雙作用,單作用執行器為常閉式切斷閥,雙作用執行器為常開式切斷閥,雙作用也可代替單作用使用??筛鶕?jù)現場工作需求配套所需附件:單作用執行器或雙作用執行器,空氣過濾減壓閥,信號反饋(行程開關),電磁閥線圈(易燃介質需防爆),手動裝置,塑料氣源管或不銹鋼氣源管。
⑴,單作用常閉式氣動切斷閥控制方式:閥門為關閉狀態,在裝泄過程短時間開啟的閥門,電磁閥線圈為3根線:①黃色為靈線,②紅色為火線,③雙色線為地線。當①號線與②號線接通電源,電磁閥線圈活塞開啟,氣源壓力進入氣缸壓縮彈簧力轉動活塞旋轉,閥門打開,當電源斷開,電磁閥線圈活塞閉合,切斷氣源壓力,執行器氣源排出,彈簧力展開推動活塞反方向旋轉,閥門關閉。在氣源壓力低于設定壓力或停電/斷電狀態(電/氣故障),閥位:關。
⑵,雙作用常開式氣動切斷閥控制方式,接線方式與常閉式一樣
①設定常開狀態:閥門保持在開啟狀態,線圈不帶電,當①號線與②號線接通電源,電磁閥線圈活塞開啟,氣源壓力進入氣缸(A進氣孔)轉動活塞旋轉,閥門關閉,當電源斷開,電磁閥線圈活塞閉合,氣源壓力進入氣缸(B進氣孔)轉動活塞反方向旋轉,閥門打開。(電/氣故障)閥位:原位置。
②設定常閉狀態:閥門保持在關閉狀態,線圈不帶電,當①號線與②號線接通電源,電磁閥線圈活塞開啟,氣源壓力進入氣缸(A進氣孔)轉動活塞旋轉,閥門開啟,當電源斷開,電磁閥線圈活塞閉合,氣源壓力進入氣缸(B進氣孔)轉動活塞反方向旋轉,閥門關閉。(電/氣故障)閥位:原位置。
