| 氣動切斷閥的檢查與安裝 發布時間：22-04-03 |

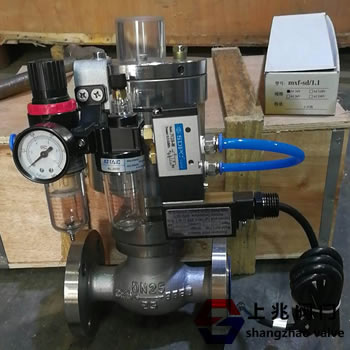

氣動切斷閥包括氣動球閥、氣動蝶閥、氣動緊急切斷閥、氣動閘閥和氣動執行機構，采用氣源壓力作為驅動裝置，推動閥桿左右旋轉或上下移動，實現開關動作。 首先，安裝前檢查切斷閥： 1.仔細檢查閥門型號和規格是否符合圖紙要求。 2.清理開口蓋，檢查密封程度，閥瓣必須關閉嚴密。 3.檢查閥門是否損壞，螺紋閥門的螺紋是否正確、完好。 4.檢查閥座與閥體的結合是否牢固，閥瓣與閥座、閥蓋與閥體的連接，閥桿與閥瓣的連接。 5.檢查閥桿和閥瓣開啟是否靈活，是否卡滯或歪斜。 6.檢查閥門填料、填料和緊固件(螺栓)是否適合工作介質性質的要求。  二。切斷閥的壓力試驗： 1.氣動切斷閥的強度試驗是在閥門開啟狀態下進行試驗，檢查閥門外表面的泄漏情況。PN4.0MPa的閥門，試驗壓力為公稱壓力的1.5倍，試驗時間不小于1次/小時，外殼和填料壓蓋無泄漏為合格。 2.當閥門完全關閉時，檢查閥門的密封面是否有泄漏。測試壓力通常應為閥體的標稱壓力。當工作壓力可以確定時，也可以1.25倍的工作壓力進行試驗，以閥瓣密封面不泄漏為合格。 三。切斷閥的安裝位置： 1.管道上的緊急切斷閥，閥桿應朝上安裝或傾斜一定角度安裝，但手輪不得朝下安裝。高空管道上的閥門、閥桿和手輪可以水平安裝。 2.安裝位置不應妨礙設備、管道和閥體本身的操作、拆卸和維護。 3.并排立管上閥門的中心線標高應一致，手輪間的凈距不應小于100毫米；并排水平管道上的閥門應交錯排列，以減少管道間距。 4.安裝法蘭閥門時，兩個法蘭的端面應平行同心，不得使用雙墊片。 5.如果閥體標有箭頭，箭頭的方向就是介質的流向。安裝閥門時，應注意使箭頭指向與管道內介質流動方向一致。 四。安裝切斷閥的注意事項： 1.切斷閥的執行機構配有電子元件和附件，因此不得受到重物的撞擊。 2.搬運閥門時，不允許拋擲；起吊閥門時，繩索應拴在閥體上，嚴禁拴在手輪、閥桿和法蘭螺栓孔上。 3.安裝時注意沿對角線方向擰緊連接螺栓，扭轉時用力均勻，以免墊片跑偏或造成閥體變形損壞。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
