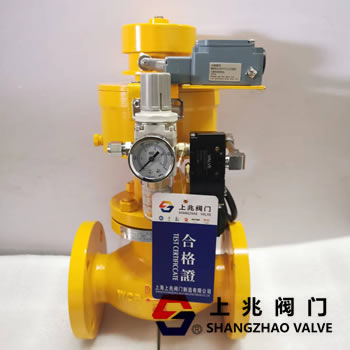

氣動切斷閥結構非常簡單，優點很多，應用范圍很廣，可廣泛應用于石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求過濾后的壓縮空氣，流經閥體的介質應為不含雜質和顆粒的液體和氣體。氣動切斷閥的分類:普通氣動切斷閥、快速緊急氣動切斷閥。
1。閥體結構有單座、套筒和雙座二位三通三種。密封形式有兩種:填料密封和波紋管密封。產品公稱壓力等級為PN10、16、40、64，公稱直徑范圍為DN20~200mm。適用的流體溫度范圍從-60℃到450℃。泄漏等級為四級或六級。流速特點是開啟快； 2。多彈簧致動器通過三根立柱與調節機構連接，整體高度可降低30左右，重量可降低30左右； 3。閥體根據流體力學原理設計為等截面低流阻通道，額定流量系數增加30； 4。閥門內部的密封部件有兩種:緊密密封和軟密封。緊密封采用硬面硬質合金，軟密封采用軟質材料，關閉時具有優異的密封性能； 5。平衡閥內件提高了切斷閥的允許壓差； 6。波紋管密封型完全密封移動閥桿，阻斷介質泄漏的可能； 7?；钊愋驮撝聞悠骶哂写蟮牟僮髁蛪翰?。
|
