氣動切斷閥在緊急情況時是怎樣工作的？

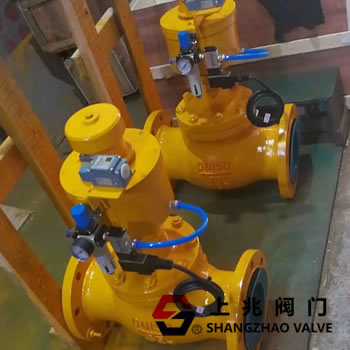

氣動切斷閥是用于工藝管道中突發故障或事故時，將管路介質（液體、氣體）流體緊急快速截?cái)嗟母咝阅芮袛嚅y，具有動作迅速嚴密切斷、安全可靠等特點，在其高危險物料的加工處理，貯存運輸過程中被得到廣泛應用，在氣體泄漏、意外事故、操作不當、人員沒辦法靠近時，能夠遠距離快速關閉閥門，起安全保護作用。 上兆氣動切斷閥是氣體分離（PSA法和TSA法）裝置中應用廣泛的閥門，采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。被廣泛應用在變壓吸附氣體分離、氣體提純、干燥、酒精脫水等各種氣體分離裝置上。 氣動 切斷閥主要由執行機構與閥體兩部分組成，通常由控制室控制操作，也可以在現場安全地操作。上兆氣動切斷閥對閥的基本要求是：關閉嚴密快速，并具火災安全結構。 對于雙氣動程控閥，當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表空氣通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥芯與閥座脫離，閥門開啟。 氣動切斷閥接收到電信號后，活塞反向運行使閥芯與閥座壓合，閥門處于關閉狀態。這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現。上兆對于單氣動程控閥，另外一個方向靠彈簧來作用活塞，電磁閥換向（二位三通），工作原理一樣。 氣動切斷閥在無壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入切斷閥氣缸時，閥瓣開啟，當需要關閉緊急切斷閥或遇有緊急情況時，將壓力泄掉即迅速關閉而止漏，閥門工作介質的流動方向，閥座端為出口，安裝一般采用高進低出。
|
