氣動緊急切斷閥是一種常用于工業管道系統中的安全裝置，它在保障生產安全、防止事故擴大等方面發揮著重要作用。其中，斷電關閉這一功能尤為關鍵，下面將詳細介紹其原理。

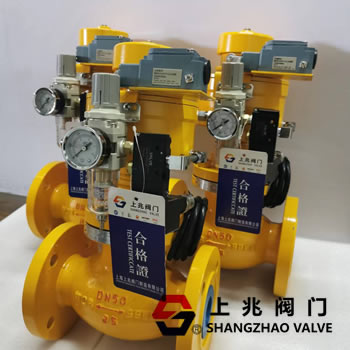

從基本結構來看，氣動緊急切斷閥主要由閥體、閥瓣、氣動執行機構和電磁換向閥等部分組成。氣動執行機構是實現閥門開啟和關閉動作的關鍵部件，它依靠壓縮空氣的壓力來驅動閥瓣的運動。而電磁換向閥則起到控制壓縮空氣流向的作用，在整個斷電關閉過程中扮演著核心角色。
在正常通電工作狀態下，電磁換向閥處于得電狀態。此時，電磁換向閥內部的電磁鐵產生磁力，吸引閥芯移動到特定位置，使得壓縮空氣能夠按照設定的路徑進入氣動執行機構的開啟腔室。壓縮空氣在開啟腔室內積聚并產生壓力，推動氣動執行機構的活塞或膜片運動，進而帶動閥桿使閥瓣打開，管道內的介質得以正常流通。
當發生斷電情況時，電磁換向閥失去電源。電磁鐵的磁力消失，閥芯在彈簧力或其他復位裝置的作用下回到初始位置。這一位置的改變導致壓縮空氣的流向發生變化，原本通往氣動執行機構開啟腔室的氣路被切斷，同時開啟腔室內的壓縮空氣通過電磁換向閥的排氣口排出。
與此氣動執行機構的關閉腔室與壓縮空氣源或其他壓力源接通。壓縮空氣進入關閉腔室，產生與開啟方向相反的作用力。由于開啟腔室壓力降低，而關閉腔室壓力升高，在壓力差的作用下，氣動執行機構的活塞或膜片反向運動，帶動閥桿使閥瓣迅速關閉。這種快速關閉動作能夠在短時間內切斷管道內介質的流動，有效防止介質泄漏、火災、爆炸等事故的發生。
為了確保斷電關閉功能的可靠性和穩定性，一些氣動 緊急切斷閥還配備了手動操作裝置和蓄能器等輔助設備。手動操作裝置可以在特殊情況下，如電磁換向閥故障或壓縮空氣供應中斷時，通過人工方式實現閥門的關閉。蓄能器則可以在斷電瞬間為氣動執行機構提供額外的動力，保證閥門能夠及時、準確地關閉。
氣動緊急 切斷閥斷電關閉的原理是基于電磁換向閥在通電和斷電狀態下對壓縮空氣流向的控制，以及氣動執行機構在不同腔室壓力差作用下的運動來實現的。這種巧妙的設計使得氣動緊急切斷閥能夠在關鍵時刻迅速響應，保障工業生產的安全運行。 |
