ZSHV 氣動V型調節球閥

氣動V型調節球閥
所屬系列:調節閥系列
檢索關鍵字:氣動V型調節球閥,ZSHV,氣動調節閥,V型調節球閥,調節閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

 一、氣動V型調節球閥--概述:



ZSHV氣動V型調節球閥,由氣動活塞式執行機構和V型球閥組成,是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流休的角行程調節閥。

V型切口球面板在增大調節比的同時,在截流時對密封環還有剪切作用,因此適用于要求大調節比的控制系統,以及對含纖維質流體、料漿類流體的控制。產品廣泛應用于石油、電力、化工、冶金、造紙、輕紡、醫藥、食品、輕工等行業。



二、氣動V型調節球閥--主要技術能數和性能:



1.閥體



 型       式 直通鑄造球型閥
公稱通徑 25~400mm
公稱壓力 PN1.6、4.0、6.4MPa
法蘭型式 對夾式、法蘭式(法蘭標準:JB/T79.1-94、79.2-94等)
材       料 鑄鋼(ZG230-450 )、鑄不銹鋼(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti)等
上 閥 蓋 與閥體成一整體 -45-+400℃
壓蓋型式 螺栓壓緊式
填       料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料





2.閥內組件



 閥芯型式 帶V型切口的部分球型閥芯
流量特性 近似等百分比
材       料 鑄不銹鋼(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti)
額定行程 全開90



3.執行機構



型        式 DA、SR、RA、RAS單作用、雙作用活塞式執行機構
供氣壓力 400~700KPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃




4.閥作用型式



單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)



雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--失氣時閥位保持(FL)



5.附件



定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等



6.額定流量系數






7.性能






8.閥體材料的適用溫度及壓力范圍

JB/T74-94    HG20596-97                                                單位:MPa        JIS                          單位:MPa





 ANSI                                                                                                                                              單位:MPa




9.流量特性

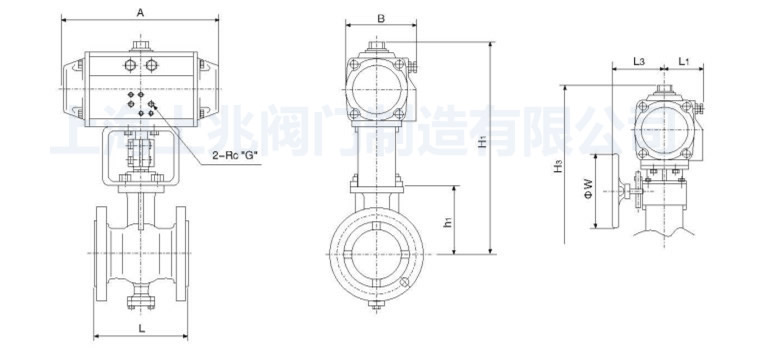

三、氣動V型調節球閥--主要外形及連接尺寸:





PN1.6/4.0



PN6.4
