您現在的位置：網站首頁 -> 閘閥 -> Z641H/W氣動閘閥

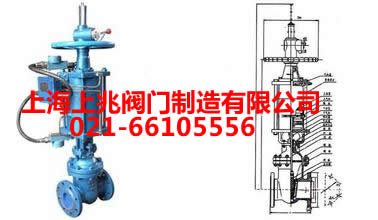

Z641H/W 氣動閘閥

氣動閘閥
所屬系列：閘閥系列
檢索關鍵字：氣動閘閥,Z641H,Z641W,閘閥
銷售電話：021-66105556
圖文傳真：021-63061811
在線客服：點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系
產品介紹

一、Z641H/W氣動閘閥--概述



Z641H/W氣動閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。



二、Z641H/W氣動閘閥--特點



1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小


2、密封面采用不銹鋼和硬質合金，使用壽命長


3、采用柔性石墨填料、密封可靠，操作輕便靈活


4、驅動方式為手動、氣動、電動、齒輪傳動


5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式



三、Z641H/W氣動閘閥--執行標準



設計規范：GB/T 12234


結構長度：GB/T 12221


連接法蘭：JB/T 79


試驗與檢驗：JB/T 9092


壓力-溫度：GB/T 9131


產品標識：GB/T 12220



四、Z641H/W氣動閘閥--性能規范



型號 公稱壓力
(MPa)		 實驗壓力 工作溫度(℃) 適用介質
強度水（MPa） 密封（水）空氣（MPa） 低壓密封空氣（MPa）
Z641H-16C
Z641W-16P(R)		 1.6 2.4 1.8 0.6 ≤425 硝酸類
Z641W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸類
Z641W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸類
Z641W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類



五、Z641H/W氣動閘閥--主要零件材質



閥體/閥蓋 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
零件名稱 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
閘板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
閥桿 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 304L＋PTFE 304L＋PTFE 316＋PTFE 316L＋PTFE 石墨
壓蓋 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45



六、1.6MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720



七、2.5MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720



八、4.0MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600



九、6.4MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800



十、10.0MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
W mm 120 120 160 180 240 280 320 360 400 450 560 640 720



十一、16.0MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 240 300 340 390 450 525 600 750
H mm 175 180 210 230 350 359 373 435 500 614 674 818
W mm 120 120 140 160 200 240 280 320 360 400 400 450
